Брэгга - Вульфа условие

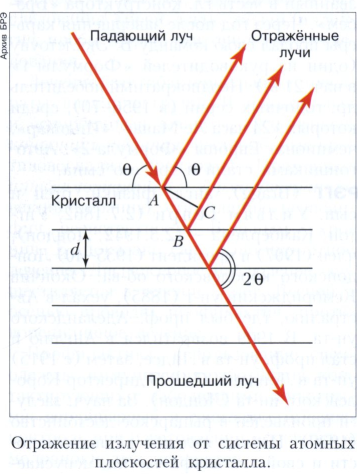

БРЭГГА - ВУЛЬФА УСЛОВИЕ, определяет направление возникновения дифракционных максимумов упруго (без изменения длины волны) рассеянного кристаллом рентгеновского излучения. Установлено в 1913 году независимо У. Л. Брэггом и Г. В. Вульфом. Дифракцию рентгеновского излучения на кристалле можно рассматривать как отражение излучения системой параллельных кристаллографических плоскостей с межплоскостным расстоянием d. Максимумы отражённого рентгеновского излучения (дифракционные максимумы) должны возникать при этом только в тех направлениях, для которых разность хода лучей AB + ВС между двумя лучами, отражёнными соседними плоскостями (рисунок), равная 2dsinθ, кратна целому числу длин волн λ. Таким образом, Брэгга - Вульфа условие имеет вид:

2dsinθ = n λ (1),

Где целое положительное число n называется порядком отражения, θ  - угол скольжения падающего луча (угол между падающим лучом и кристаллографической плоскостью). Если угол θ удовлетворяет условию (1), то он называется углом Брэгга.

Брэгга - Вульфа условие позволяет определять межплоскостные расстояния в кристалле, так как обычно длина волны излучения известна, а углы скольжения измеряются экспериментально. Оно используется в рентгеновском структурном анализе, рентгенографии материалов, рентгеновской топографии. Брэгга - Вульфа условие выполняется и при дифракции гамма-излучения, электронов, нейтронов, а также при дифракции света, радио- и акустического излучений в слоистых периодических структурах.
